液控單向閥由一個普通單向閥和一個小型控制液壓缸組成。從結構組成上分簡式、復式結構液控單向閥,本文興迪源機械帶來液控單向閥的結構特點、工作原理、主要技術性能及應用。
一、液控單向閥的結構特點及工作原理：
液控單向閥由一個普通單向閥和一個小型控制液壓缸組成。從結構組成上分簡式、復式結構液控單向閥,如圖3-26(a)、(b)所示。其中復式結構液控單向閥芯內裝有卸載小閥芯。

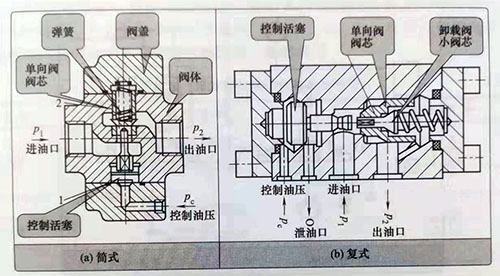

圖3-26 液控單向閥結構
控制活塞上行時先頂開小閥芯使主油路卸壓,再頂開單向閥閥芯,其控制壓力僅為工作壓力的4.5%,沒有卸載小閥芯的液控單向閥的控制壓力為工作壓力的40%~50%。根據控制活塞上腔的泄油方式不同分為內泄式、外泄式。
液控單向閥也稱為有條件雙向?qū)ㄩy,當控制口Pc處沒有壓力油輸入時,這種閥同普通單向閥一樣使用;當控制口Pc有壓力油輸入時,活塞在壓力油作用下上移,使閥芯打開,在單向閥中形成通路,油液在兩個方向可自由流通,如圖3-27所示。

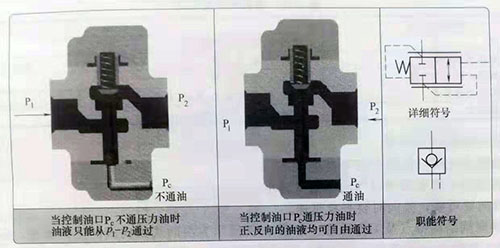

圖3-27 內泄式液控單向閥工作原理及職能符號
二、液控單向閥的主要技術性能：
液控單向閥的主要技術性能包括正向最低開啟壓力、反向開啟最低控制壓力、反向泄漏量、壓力損失等，具體如下：
1）正向最低開啟壓力
性能指標：作控制液流單向流動的閥,彈簧剛度選較小,Pa僅需0.03-0.05MP;作油液系統背壓閥使用,需要?jiǎng)偠容^大的彈簧,使其Pa達到0.2-0.6MPa。
2）反向開啟最低控制壓力(指能使單向閥打開的控制口最低壓力）
性能指標：一般來說,外泄式比內泄式反向開啟最低控制壓力小，復式比簡式方向開啟最低控制壓力小，在Pa=0時,約為0.05Pa。
3）壓力損失
性能指標：控制口起作用，液控單向閥是在控制活塞作用下打開時,無論是正向或反向流動,它的壓力損失僅是由油液的流動阻力而產生的,與彈簧力無關,因此,在相同流量下,它的壓力損失要小于控制活塞不起作用時的正向流動壓力損失。
三、液控單向閥的應用：
用于保壓回路如圖3-28(a)所示,用于鎖緊回路如圖3-28(b)所示。

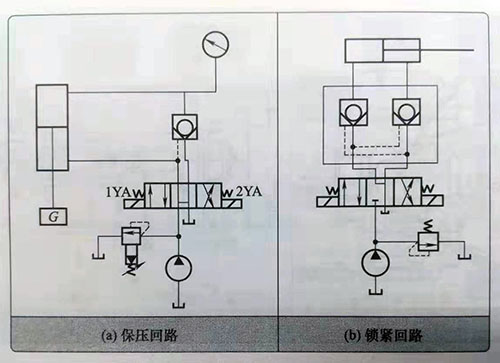

圖3-28 液控單向閥的應用回路
